Bomba de achique para garaje o sótano: cómo elegirla

Para elegir una bomba de achique para garaje o sótano, comprueba el tipo de agua, el caudal a la altura real de descarga, el flotador y la alimentación segura. Según losprincipios hidráulicos de KSB, debes sumar el desnivel y las pérdidas del recorrido:los litros por hora máximos no bastan para dimensionarla.

Esta decisión se prepara en seco, antes de la lluvia.Tener una bomba no es motivo para bajar a un sótano que se está inundando:Protección Civil indica abandonar cuanto antes sótanos y plantas bajas cuando se inunda la vivienda.

• Si hay agua y riesgo eléctrico, no intervengas desde dentro del agua.Los CDC advierten que no se debe accionar el suministro ni utilizar equipos eléctricos en esas condiciones. El corte solo debe intentarse desde un lugar seco; después de una inundación, la alimentación de una bomba eléctrica debe haber sido comprobada por un electricista.
• Si hay aguas fecales, combustible o contaminación desconocida, no elijas por el tamaño de las partículas.La denominación «aguas sucias» no acredita compatibilidad con cualquier residuo.
• Si el sótano está lleno o casi lleno, más caudal no significa más seguridad.NDSU Extension advierte que vaciarlo demasiado deprisa puede causar daños por el desequilibrio de presión con el terreno exterior. Ese achique requiere valoración técnica.

Si estás preparando una instalación, empieza por dibujar el recorrido del agua.

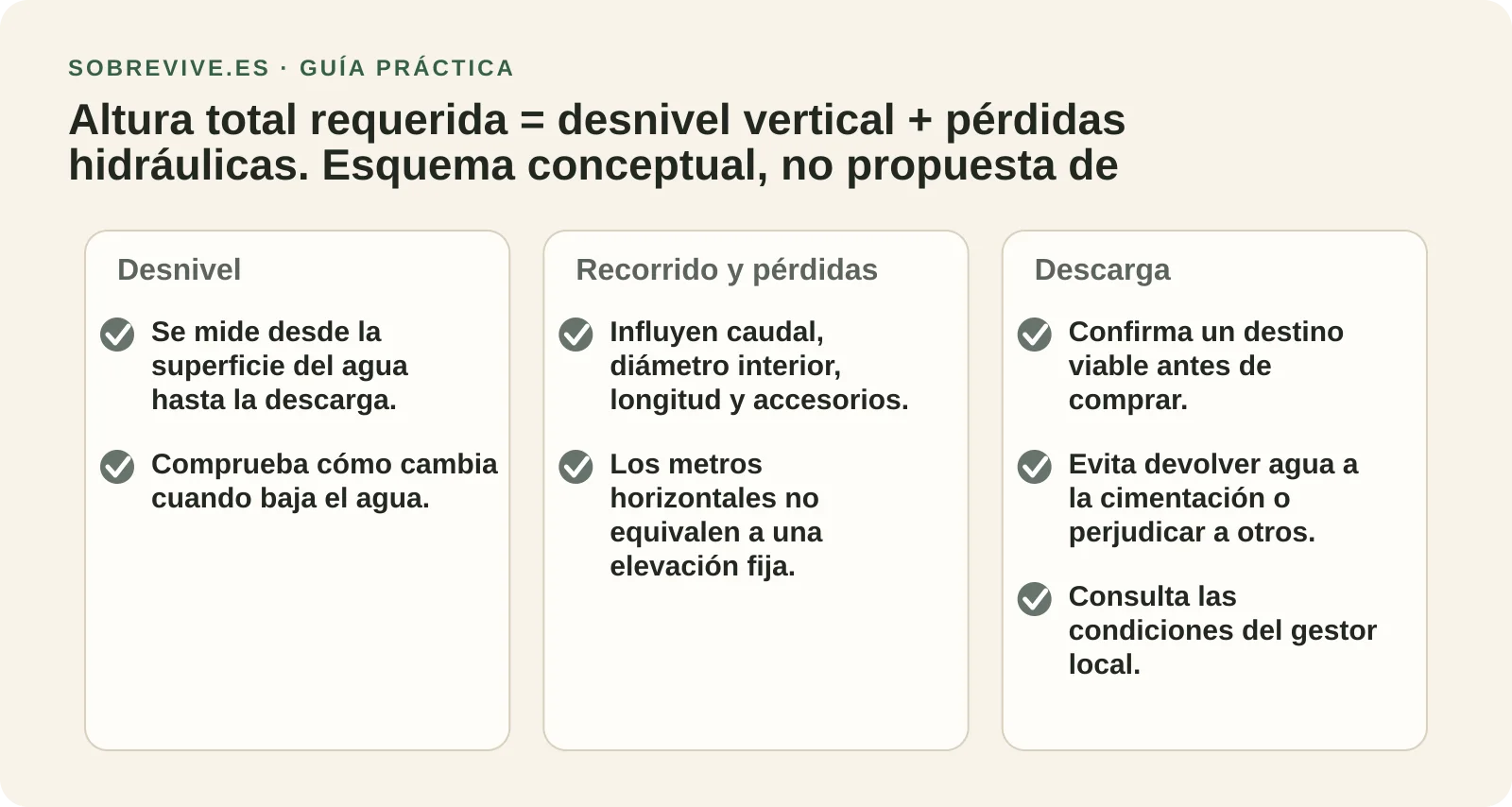

Distingue altura, recorrido y descarga

Según la explicación hidráulica de KSB, en una evacuación abierta:

Altura total requerida = desnivel vertical + pérdidas hidráulicas.

Por ejemplo, un desnivel de3 my unas pérdidas supuestas de1,5 mdarían4,5 m de altura total. Ese es el valor al que habría que consultar el caudal de la bomba, no una razón para comprar un modelo con 4,5 m de altura máxima.

Los 1,5 m de pérdidas son un supuesto didáctico: no se han deducido de una longitud de manguera. Las pérdidas reales dependen del caudal, diámetro interior, longitud y accesorios.No existe una equivalencia universal entre metros horizontales y metros de elevación.

Comprueba también el desnivel cuando baje el nivel del agua. Y decide dónde terminará la manguera: la descarga no debe devolver el agua a la cimentación ni perjudicar a otros.

Primero, identifica el agua y un destino viable

Separa dos preguntas que suelen confundirse:qué partículas arrastra el agua y qué sustancias contiene.

• Agua limpia:comprueba que el manual admite ese líquido y que no esperas residuos incompatibles con la bomba.
• Agua con partículas:compara su tamaño y naturaleza con lo que admite el modelo. Un paso de sólidos de 38 o 50 mm es un límite declarado, no permiso para bombear cualquier mezcla.
• Agua fecal, con hidrocarburos o de composición desconocida:necesita caracterización y equipo específico. Por ejemplo, el manual de la T.I.P. Extrema 600/14 CX excluye heces y líquidos inflamables, corrosivos, explosivos o peligrosos.

Después, confirma el destino. SDSU Extension advierte de que la descarga puede regresar a la cimentación, afectar a vecinos o sobrecargar una red de saneamiento.No des por válido cualquier sumidero:consulta las condiciones con el gestor local. Esa advertencia estadounidense no establece qué vertidos están autorizados en tu municipio.

Antes de comprar, revisa también canalizaciones y desagües, como recomienda Protección Civil. Corregir una obstrucción puede ser la primera intervención necesaria, aunque no elimine todo el riesgo. Integra esa revisión en las medidas parapreparar la vivienda antes de una DANA o inundación, en lugar de confiar toda la protección a una bomba.

Las barreras de sacos tampoco sustituyen automáticamente al achique: la documentación de NDSU contempla bombear las filtraciones que atraviesan esas barreras.

Calcula volumen y caudal sin prometer un tiempo de vaciado

El volumen sirve para una primera estimación:

Volumen en litros = superficie en m² × profundidad media en m × 1.000.

En un ejemplo hipotético,40 m² con una profundidad media de 0,10 m contienen 4.000 litros. Este cálculo se prepara con medidas conocidas o tomadas en condiciones seguras; no justifica entrar en un espacio inundado.

Si no entra más agua

Retirar ese volumen en media hora exigiría:

4.000 litros ÷ 0,5 horas = 8.000 l/h efectivos.

«Efectivos» significa el caudal que sale con tu desnivel, manguera y accesorios, no el máximo de la ficha.

El cálculo supone que no entra agua nueva y que puede extraerse todo el volumen considerado. No incluye residuo, paradas ni una valoración estructural que autorice ese ritmo.

Si sigue entrando agua

Para reducir la acumulación, la salida debe superar a la entrada. Si en el mismo ejemplo entraran3.000 l/h constantes, harían falta:

8.000 l/h para reducir el volumen + 3.000 l/h para compensar la entrada = 11.000 l/h efectivos.

Es una ilustración del balance de agua,no una especificación universal ni un margen de diseño. Si la entrada es variable o desconocida, estos números no permiten prometer que la bomba controlará la inundación.

Tampoco son instrucciones para vaciar un sótano profundamente inundado: la advertencia estructural de NDSU sigue siendo prioritaria.

Cómo dimensionar la bomba paso a paso

Con el líquido y el destino de descarga confirmados, sigue este orden. Es una secuencia de selección, no un procedimiento para intervenir durante una inundación.

1. Anota el caudal efectivo que necesitas.Parte del volumen y, cuando pueda establecerse con seguridad, del tiempo de extracción previsto. Añade la entrada de agua conocida. Si no sabes cuánto seguirá entrando, deja esa incertidumbre por escrito: no la sustituyas por un margen arbitrario.
2. Mide el desnivel vertical hasta la descarga.Usa como origen la superficie del agua, no el suelo del garaje. Comprueba los niveles alto y bajo previstos, porque el desnivel cambia mientras se vacía.
3. Define la manguera y los accesorios.Anota longitud, diámetro interior, adaptadores y cambios de dirección. Sin esos datos no puedes calcular las pérdidas del recorrido ni comparar bien dos instalaciones.
4. Pide calcular las pérdidas al caudal previsto.El proveedor o instalador debe contrastarlas con la configuración elegida. Súmalas al desnivel para obtener la altura total; las pérdidas de 1,5 m del ejemplo anterior no son un valor que puedas reutilizar sin cálculo.
5. Consulta la curva de la bomba a esa altura total.Comprueba que el caudal disponible cubre la necesidad. En el supuesto de 4,5 m, necesitas conocer el caudal a 4,5 m, no solo que la bomba anuncie una altura máxima superior.
6. Valida el punto de funcionamiento y los límites prácticos.Como las pérdidas dependen del caudal, hay que comprobar conjuntamente la curva de la bomba y la resistencia del recorrido. Después verifica líquido admitido, flotador, alimentación y condiciones de uso; cualquiera de ellos puede descartar un modelo hidráulicamente suficiente.

Busca el caudal a tu altura, no dos máximos separados

El caudal máximo y la altura máxima de una bombano se consiguen a la vez. La curva del fabricante relaciona ambas magnitudes.

La GARDENA 25000 ilustra la diferencia:

• Su ficha anuncia25.000 l/h de caudal máximoy11 m de altura máxima, como límites separados.
• Su diagrama declara hasta17.400 l/h a 4 my13.600 l/h a 6 m.

Son datos del fabricante, no mediciones de una instalación doméstica. No basta con que la descarga esté a 4 m verticales: primero hay que incorporar las pérdidas del recorrido.

Lleva al proveedor o instalador el desnivel, la longitud de manguera, su diámetro interior y los accesorios previstos. Pide comprobar el punto de funcionamiento; no selecciones un modelo interpolando a ojo entre cifras.Si cambias la manguera o el destino de descarga, hay que revisar el cálculo.

El flotador puede descartar una bomba que parece suficiente

Una bomba puede caber en un hueco y, aun así, no funcionar bien allí. El flotador necesita libertad de movimiento y sus niveles de arranque y parada deben encajar con el espacio.

En el caso de la GARDENA 25000, referencia 9046, el manual declara:

• Arranque automático:entre 300 y 600 mm de agua.
• Parada automática:entre 120 y 200 mm.
• Residuo en modo manual:38 mm.

Son valores declarados bajo las condiciones de ensayo del manual, sin desnivel.No es una bomba secasuelos ni debe darse por hecho que arrancará con los primeros centímetros de agua.

Antes de elegirla, compara el nivel de arranque con el nivel de agua que el espacio puede admitir sin daños. Que una bomba evacue suficiente caudal una vez encendida no resuelve un arranque demasiado tardío.

Su flotador es regulable y puede bloquearse para funcionamiento manual continuo, pero ese bloqueo elimina su protección frente al funcionamiento en seco:el manual exige supervisión. Además, el fabricante excluye el uso prolongado de circulación continua; no extrapoles una compra para achique ocasional a un sistema permanente.

Comprueba la electricidad antes de elegir el modelo

El manual de la GARDENA exigediferencial de hasta 30 mA, conexiones fuera de zonas inundables y ausencia de personas en el agua durante el funcionamiento. Son requisitos del fabricante, no una certificación de que cualquier instalación sea segura ni un resumen de la normativa española.

El diferencial no sustituye la prohibición de intervenir desde dentro del agua. Si la instalación ha sufrido una inundación, los CDC indican que un electricista debe comprobar la seguridad de la alimentación antes de usar la bomba.

También hay diferencias que descartan compras:

• La T.I.P. Extrema 700/16-3 IX requiere 400 V trifásicos y lleva cable sin enchufe.No se conecta directamente a una toma doméstica monofásica de 230 V. Su manual reserva la conexión de la clavija a personal cualificado.

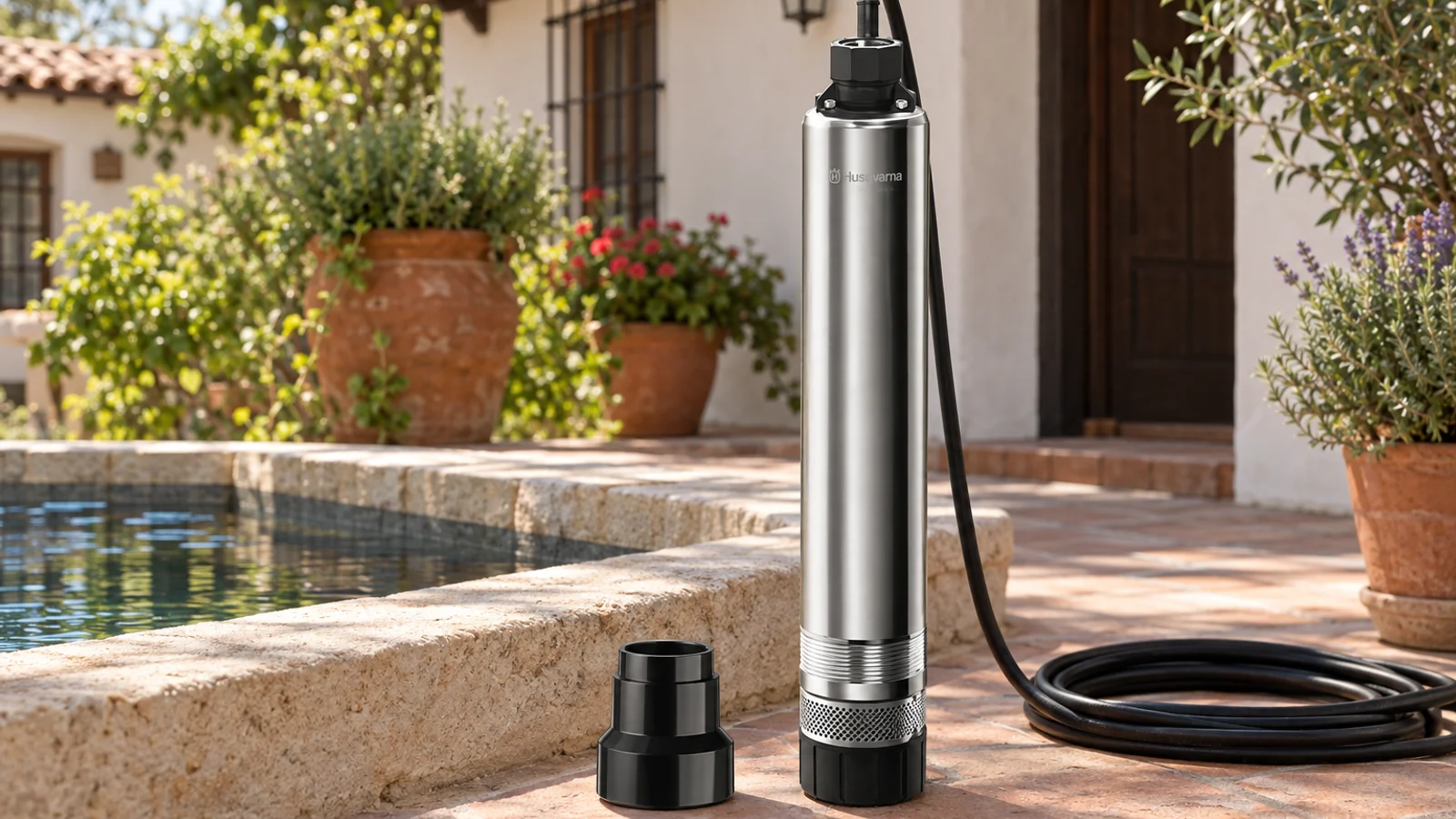

• La GARDENA 6000/5 inox, artículo 1492, no es una alternativa para aguas sucias.Su manual permite agua dulce limpia y prohíbe bombear agua sucia, aunque pueda parecer atractiva por su altura de impulsión.

Si estás pensando en un respaldo para un apagón, no lo dimensiones solo con los vatios nominales de la bomba. La guía paraelegir entre generador, SAI y estación de energía para casaayuda a distinguir sus funciones, pero no acredita que un equipo concreto sea compatible con tu bomba. Aquí no se ha calculado ese sistema.

No improvises con equipos de combustión: los CDC indican que generadores y motobombas de gasolina deben estaral exterior, al menos a 6,1 m de puertas, ventanas y respiraderos, nunca dentro de un garaje, sótano o recinto parcialmente cerrado, aunque tenga puertas abiertas. Es una recomendación de seguridad estadounidense, no una distancia reglamentaria española.

Una candidata para achique ocasional: GARDENA 25000

Tiene sentido evaluarla cuando el agua sea compatible, el punto hidráulico cubra la necesidad y puedas respetar los niveles del flotador y los requisitos eléctricos anteriores.

GARDENA declara un paso de partículas de hasta38 mmy conexiones para mangueras de32, 38 y 50 mm, además de rosca G 1½. Esto permite comprobar qué manguera, adaptador y abrazaderas necesitas; no significa que todos esos diámetros entreguen el mismo caudal.

Aviso de afiliación:los enlaces comerciales de esta página pueden generar una comisión para Sobrevive.es si realizas una compra.

Las prestaciones proceden de la ficha y el manual del fabricante; no se ha identificado una prueba independiente comparable.

Si necesitas contrastar mayor altura en monofásica, laT.I.P. Extrema 600/14 CXes otra candidata técnica. T.I.P. declara 230 V, 2.200 W, paso de 50 mm y hasta 20.200 l/h a 10 m. Su mayor capacidad no implica arranque temprano: el manual sitúa el arranque automático entre 470 y 570 mm. Antes de seleccionarla, hay que comprobar que la instalación admite su carga y sus niveles.

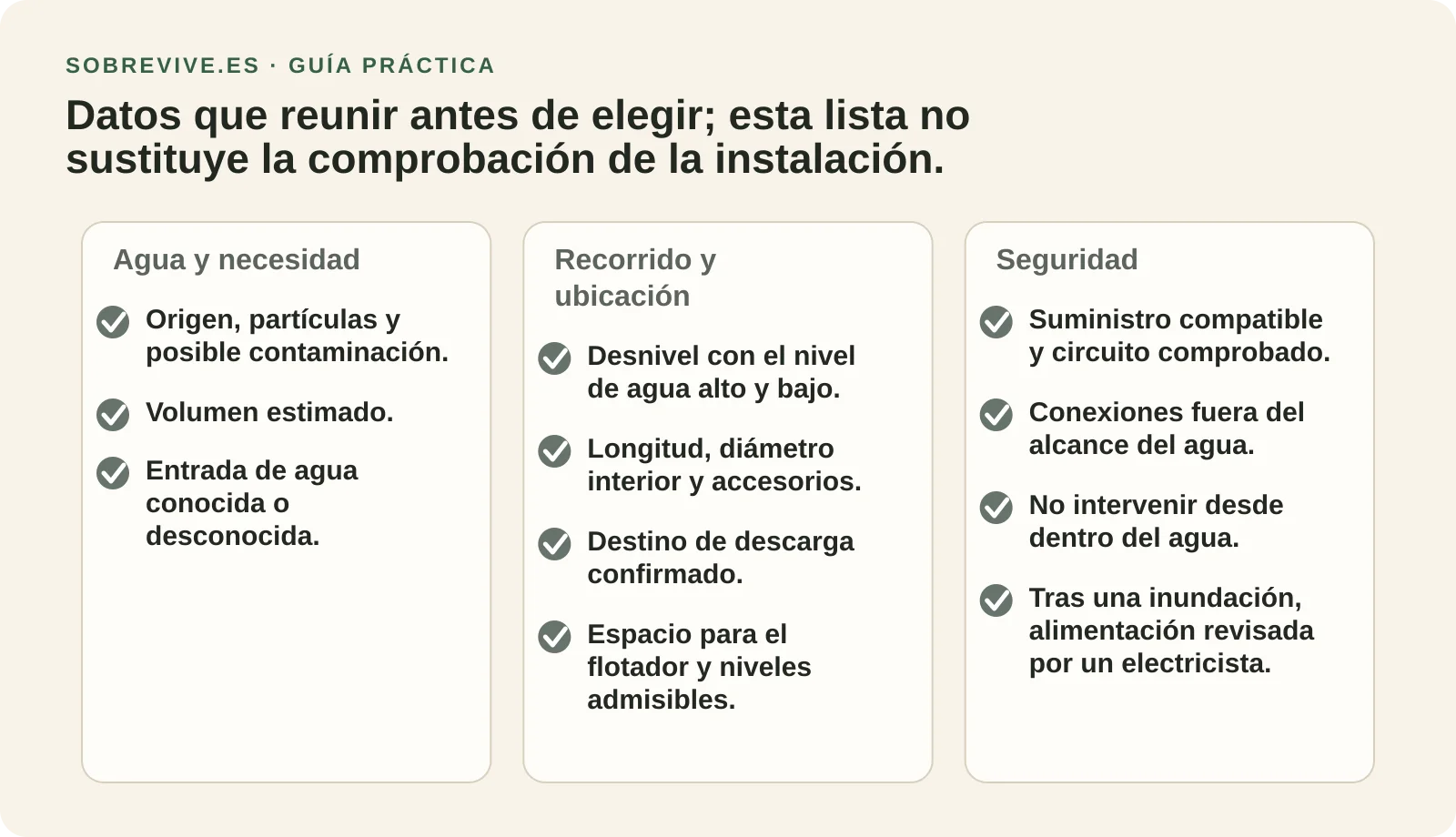

Checklist de instalación segura y prueba previa

Utiliza esta lista con el proveedor o instaladorantes de la temporada de riesgo. No sustituye el manual ni la comprobación profesional de una instalación que haya quedado inundada.

• Agua identificada:conoces el origen, las partículas y la posible contaminación, y el manual admite ese líquido.
• Recorrido definido:has anotado el desnivel con el nivel alto y bajo, la longitud de manguera, el diámetro interior y los accesorios.
• Descarga confirmada:el destino cumple las condiciones del gestor local y no devuelve el agua a la cimentación ni perjudica a otras propiedades.
• Caudal contrastado:el punto de funcionamiento cubre la necesidad calculada; queda indicado si la entrada de agua es desconocida.
• Ubicación compatible:hay espacio para la bomba y para el movimiento libre del flotador, sin obstáculos en la entrada ni la salida.
• Niveles aceptables:el arranque, la parada y el agua residual encajan con el espacio; no esperas que una bomba convencional deje el suelo seco.
• Alimentación comprobada:tensión, tipo de suministro, carga y protecciones son adecuados para el modelo.
• Conexiones protegidas:quedan fuera de las zonas inundables y se respetan los requisitos eléctricos del manual. Para la GARDENA citada, se exige diferencial de hasta 30 mA.
• Prueba preparada:puedes comprobar entrada, salida, flotador, arranque y parada en condiciones controladas, sin personas en el agua y conforme al manual.
• Límites de intervención claros:no tendrás que entrar en el agua para accionar el suministro ni recuperar el equipo. Si el sótano está profundamente inundado, el ritmo de achique queda pendiente de valoración técnica.

SDSU Extension recomienda comprobar entrada, salida, flotador y funcionamiento mediante una prueba controlada.La inspección de la entrada se hace con el equipo desenchufado.Si el flotador se atasca, la descarga retorna o el funcionamiento no coincide con lo previsto, corrige la causa antes de dar la instalación por preparada; no esperes a que el agua esté entrando.

Comparativa de bombas: tres perfiles distintos, no un ranking

Todos los datos siguientes son declaraciones de los fabricantes. Los máximos se muestran separados de los puntos de funcionamiento. Compara primero los límites que pueden descartar cada opción y después su caudal útil.

GARDENA 25000: candidata para uso ocasional

• Compatibilidad:partículas de hasta 38 mm; no autorizada para uso prolongado de circulación continua. Confirma siempre el líquido admitido en el manual.
• Alimentación y seguridad:el manual exige diferencial de hasta 30 mA, conexiones fuera de zonas inundables y ausencia de personas en el agua durante el funcionamiento.
• Máximos separados:25.000 l/h y 11 m.
• Puntos de curva:hasta 17.400 l/h a 4 m; 13.600 l/h a 6 m.
• Niveles declarados:arranque automático de 300–600 mm; parada de 120–200 mm; residuo manual de 38 mm.
• Qué decide la compra:que el caudal a la altura total y los niveles de funcionamiento encajen. No sirve para dar por resuelta la detección de una lámina inicial de agua.

T.I.P. Extrema 600/14 CX: mayor altura nominal en monofásica

• Compatibilidad:sólidos de hasta 50 mm; el manual excluye heces y líquidos inflamables, corrosivos, explosivos o peligrosos.
• Alimentación y seguridad:230 V monofásicos y 2.200 W. Hay que comprobar que la instalación admite la carga y cumple los requisitos del manual.
• Máximos separados:36.000 l/h y 14 m.
• Puntos de curva:20.200 l/h a 10 m; 10.500 l/h a 12 m.
• Niveles declarados:arranque automático de 470–570 mm; parada de 180–320 mm; residuo manual de 65 mm.
• Qué decide la compra:capacidad eléctrica, líquido compatible y punto hidráulico comprobados, además de espacio y niveles adecuados.

Puedes consultar el modelo en su tarjeta, más arriba. Sigue siendo una alternativa técnica, no un sustituto automático de la candidata ocasional.

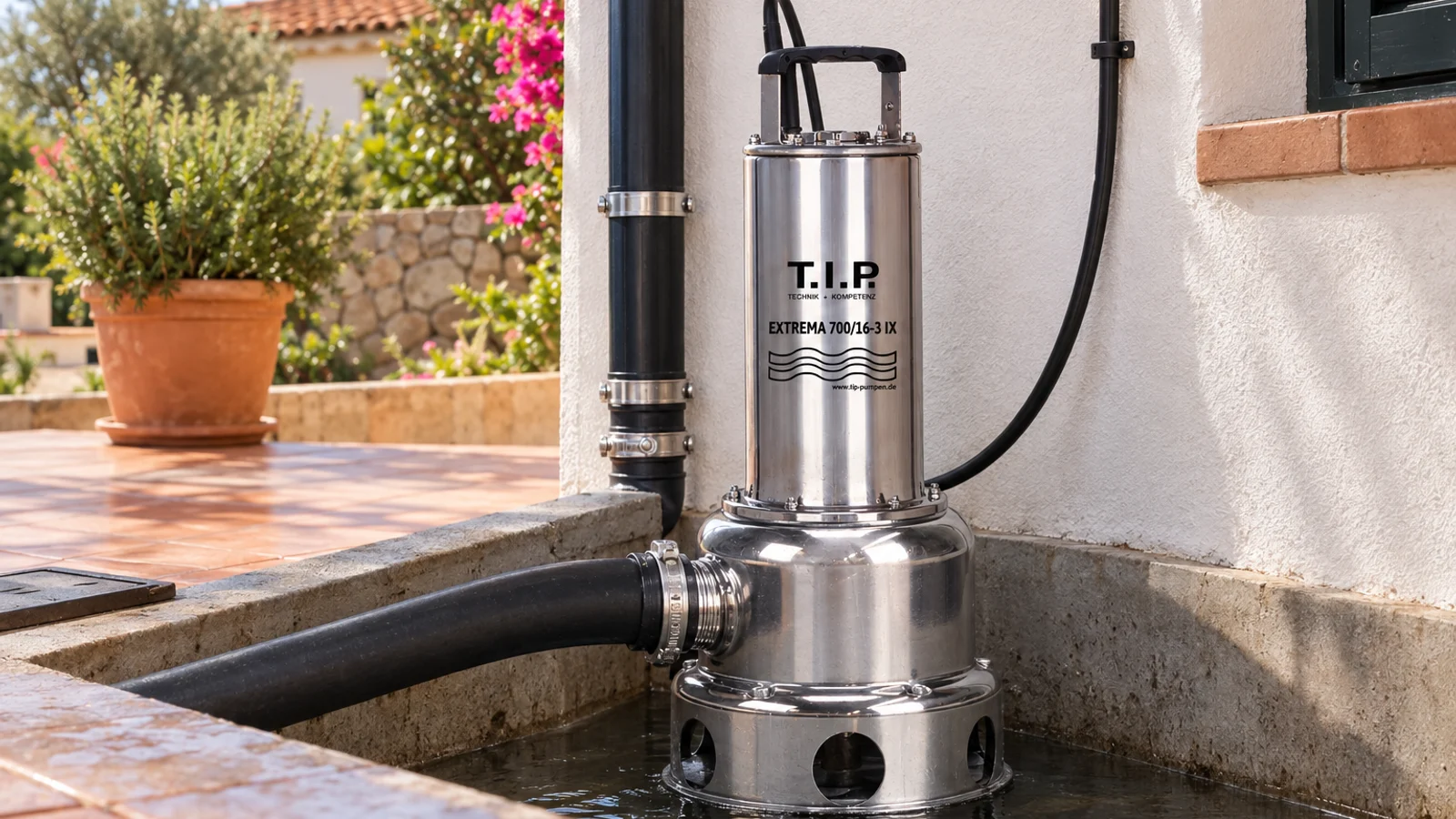

T.I.P. Extrema 700/16-3 IX: solo para una instalación trifásica verificada

• Compatibilidad:sólidos de hasta 50 mm; ese paso de partículas no acredita compatibilidad con cualquier líquido.
• Alimentación y seguridad:400 V trifásicos y 2.500 W. Cable sin enchufe; conexión de clavija reservada a personal cualificado.
• Máximos separados:42.000 l/h y 16 m.
• Puntos de curva:23.100 l/h a 10 m; 16.550 l/h a 12 m.
• Niveles declarados:los niveles automáticos no están documentados en la evidencia utilizada para esta comparación.
• Qué decide la compra:una necesidad compatible y una instalación trifásica comprobada profesionalmente. Queda fuera de la recomendación doméstica general.

No elijas entre ellas por vatios o por el mayor número de litros: primero descarta las incompatibles y después contrasta el caudal útil.

Qué hacer ahora

Anota el tipo de agua, mide el recorrido de evacuación y confirma dónde puedes descargar. Después, lleva esos datos y los niveles de agua admisibles a quien vaya a comprobar la instalación.Si falta una descarga viable o una alimentación segura, la compra aún no resuelve el problema.

Si esas condiciones encajan con la candidata de uso ocasional, puedesconsultar la GARDENA 25000 en Amazony contrastar la referencia exacta con su documentación antes de elegir.

La Extrema 600/14 CX sigue siendo una alternativa técnica que valorar; la 700/16-3 IX queda reservada a instalaciones trifásicas profesionales. La GARDENA 6000/5 inox corresponde a otra aplicación, con agua limpia. La Calpeda GQSM 50-13 no se ha podido evaluar con documentación accesible.

Si el episodio ya ha empezado, consultaqué hacer cuando entra agua en casa durante una inundación: la prioridad cambia y no debes bajar a proteger bienes. Después, antes de poner en marcha el achique, revisa las precauciones paravolver a casa tras una inundación con seguridad.
