Un panel es compatible solo sitodossus datos eléctricos encajan con la entrada solar DC de la estación. Que anuncie 160 W o 220 W no basta. Antes de unir los conectores debes comprobar tensión de trabajo, tensión en circuito abierto, corriente, potencia máxima, tipo de cable y polaridad.
Esta guía se limita acarga solar portátil por corriente continua. No cubre kits de balcón enchufables, microinversores, autoconsumo conectado a red, instalaciones fijas ni conexiones al cuadro eléctrico. Tampoco enseña a cortar, crimpar o modificar cables. Si la solución exige cambiar pines o fabricar un adaptador, no es la solución adecuada para este uso.
Si aún no sabes cuánta energía necesitas reponer, empieza porintroducir tus cargas en la calculadoray consulta después la explicación paracalcular los Wh de tu estación. Si todavía estás eligiendo la batería, consulta lacomparación de estaciones de energía portátiles. La compatibilidad del panel viene después de esas dos decisiones.
Los seis datos que tienen que coincidir
1. Ventana de tensión de la estación

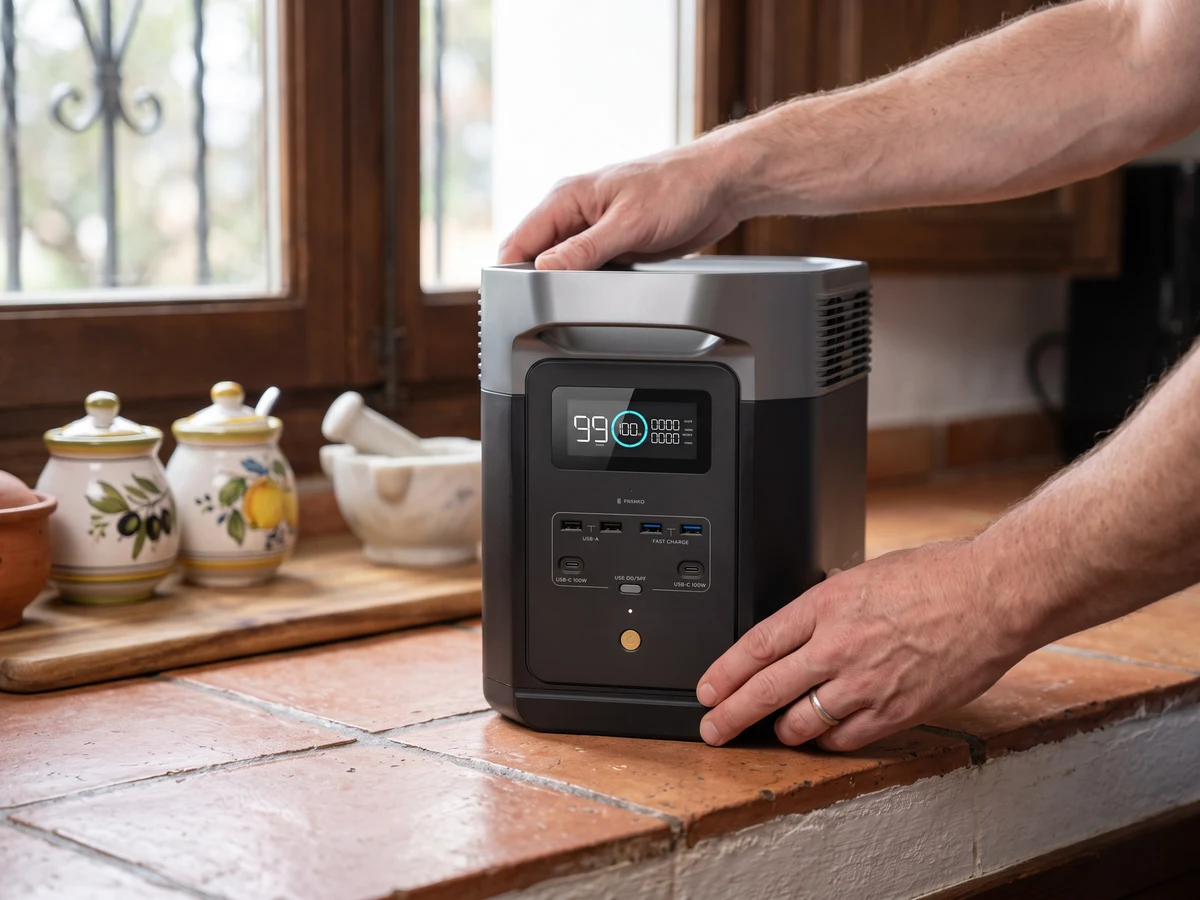

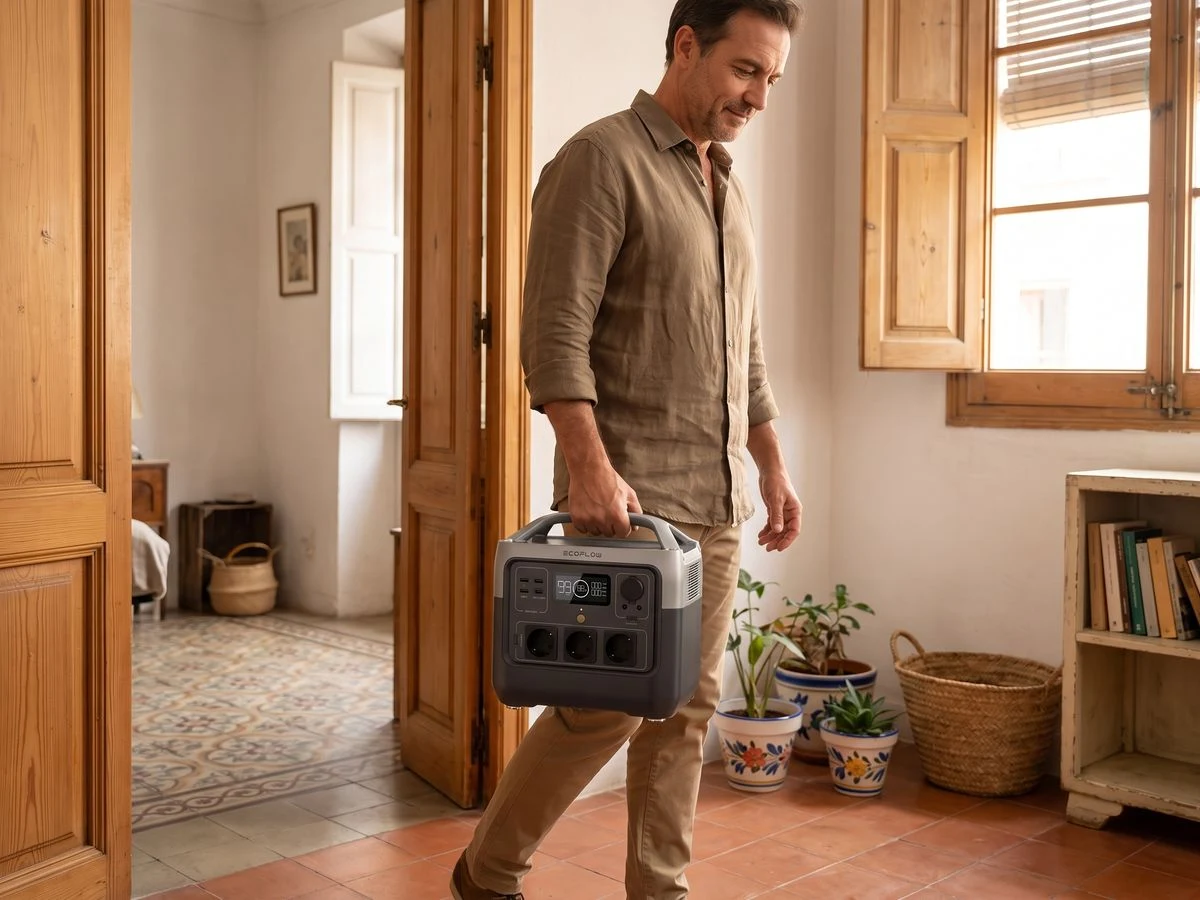

Busca en el manual la entrada solar, no la salida AC. LaEcoFlow DELTA 2 europeadeclara 11-60 V, 15 A y 500 W máximos. LaRIVER 2 Pro europeadeclara 11-50 V, 13 A y 220 W máximos.
En la ficha del panel aparecen dos tensiones:
- Vmpes la tensión de trabajo cerca del punto de máxima potencia. Debe quedar dentro de la ventana de entrada.
- Voces la tensión con el circuito abierto. No debe alcanzar ni superar el máximo de la estación. Además, Voc aumenta cuando baja la temperatura del panel, así que una serie que parece válida a 25 °C puede dejar de serlo en un día frío.
No conectes el conjunto para comprobar si la protección de la estación actúa. La tensión se valida antes, sobre el papel.
2. Corriente máxima
Compara laIsc, corriente de cortocircuito declarada por el panel, con el máximo de entrada de la estación. Una estación puede limitar la corriente que aprovecha, pero eso no convierte cualquier conjunto sobredimensionado en una conexión autorizada. En esta guía se rechaza cualquier combinación que supere el máximo del manual.
3. Potencia máxima de entrada
Suma la potencia nominal de todos los paneles. El resultado debe quedar dentro del máximo de entrada, salvo que el fabricante de la estación autorice de forma expresa otra configuración para ese modelo exacto. Una entrada de 220 W no promete recibir 220 W todo el día: es un techo eléctrico, no una previsión solar.
4. Conector en cada extremo
Los manuales de estos paneles describen conectores fotovoltaicos adaptables a MC4 en el lado del panel y un cable solar que termina en XT60 o XT60i en el lado de la estación. Los manuales de DELTA 2 y RIVER 2 Pro indican que el cable MC4-XT60 y el panel se suministran por separado.
Escribe los dos extremos en tu ficha. «Tiene MC4» no responde qué conector entra en la estación ni confirma que el adaptador esté incluido.
5. Polaridad documentada
El manual del panel de 160 W exige unir positivos con positivos y negativos con
negativos en paralelo. Aplica la misma disciplina al adaptador: comprueba los
símbolos+y−y la asignación de pines en la documentación de panel,
cable y estación. No deduzcas la polaridad porque dos piezas encajen.
Si un adaptador de terceros no publica esa información para ambos modelos, detente y pide confirmación al fabricante. No pruebes invirtiéndolo y no reasignes pines.
6. Configuración completa
Anota cuántos paneles habrá y cómo se unirán. El cálculo se hace sobre el conjunto, no sobre una unidad:
- En serie:se suman Vmp y Voc; la corriente de la cadena no se suma y queda limitada por el panel de menor corriente.
- En paralelo:la tensión se mantiene y se suman Isc e Imp.
Usa paneles idénticos cuando el manual permita agruparlos. EcoFlow desaconseja mezclar sus paneles de 110 W y 220 W en serie porque el de menor corriente limita toda la cadena.
Ejemplos comprobados con modelos europeos
Un panel de 160 W con RIVER 2 Pro

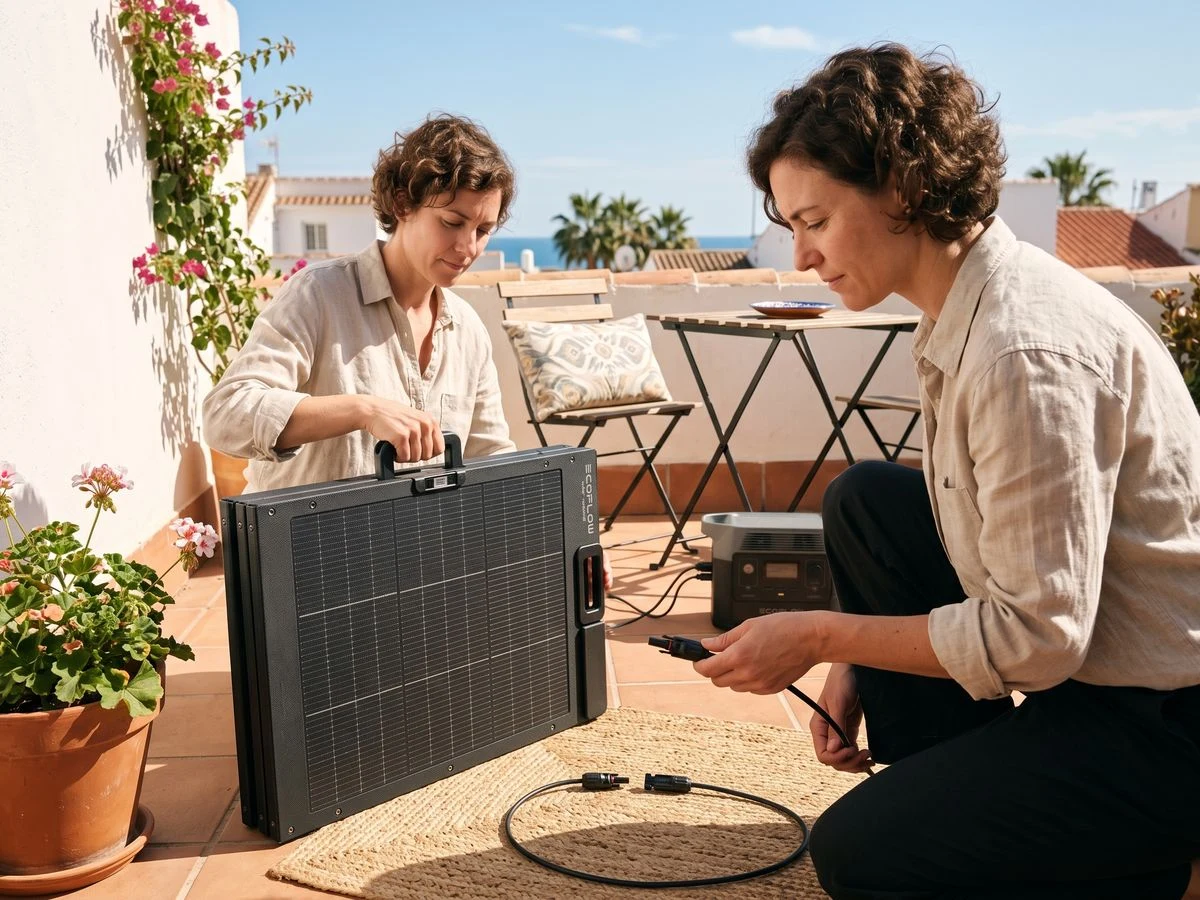

El panel EcoFlow de 160 W declara Vmp de 18,2 V, Voc de 21,4 V, Isc de 9,6 A y 160 W. Los cuatro valores quedan dentro de 11-50 V, 13 A y 220 W.La comprobación eléctrica pasa para una unidad, siempre que uses el cable documentado y confirmes la polaridad.
Un panel bifacial de 220 W con RIVER 2 Pro
El frontal del panel bifacial declara Vmp de 18,4 V, Voc de 21,8 V, Isc de 13 A y 220 W. La tensión encaja, pero corriente y potencia coinciden exactamente con los máximos de la estación. Puede usarse como una sola unidad conforme a los manuales; no queda margen nominal para añadir una rama en paralelo.
Dos paneles de 160 W en serie con DELTA 2
La serie suma 36,4 V de trabajo, 42,8 V Voc y 320 W; la Isc permanece en 9,6 A. A 25 °C, esos valores quedan dentro de 11-60 V, 15 A y 500 W.
El panel declara un coeficiente de temperatura de tensión de −0,33 % por grado. Como ejemplo, a 0 °C:
Voc ≈ 2 × 21,4 V × [1 + 0,0033 × (25 − 0)] = 46,3 V
Sigue por debajo de 60 V, pero este ejemplo no autoriza otra temperatura, panel o estación. Repite el cálculo con la temperatura mínima razonable del lugar y confirma en el manual vigente que la serie está permitida.
Tres paneles de 160 W en serie con DELTA 2
3 × 21,4 V = 64,2 V Voc
El conjunto ya supera los 60 V a condiciones estándar. Se rechaza sin necesidad de calcular el aumento por frío.
Dos paneles bifaciales de 220 W en paralelo
El paralelo mantiene 21,8 V Voc, pero suma13 A + 13 A = 26 Ay alcanza 440 W
nominales. Los 26 A superan tanto los 15 A de la DELTA 2 como los 13 A de la
RIVER 2 Pro. No es compatible con ninguna de las dos. El propio manual del panel
desaconseja este paralelo en entradas limitadas.

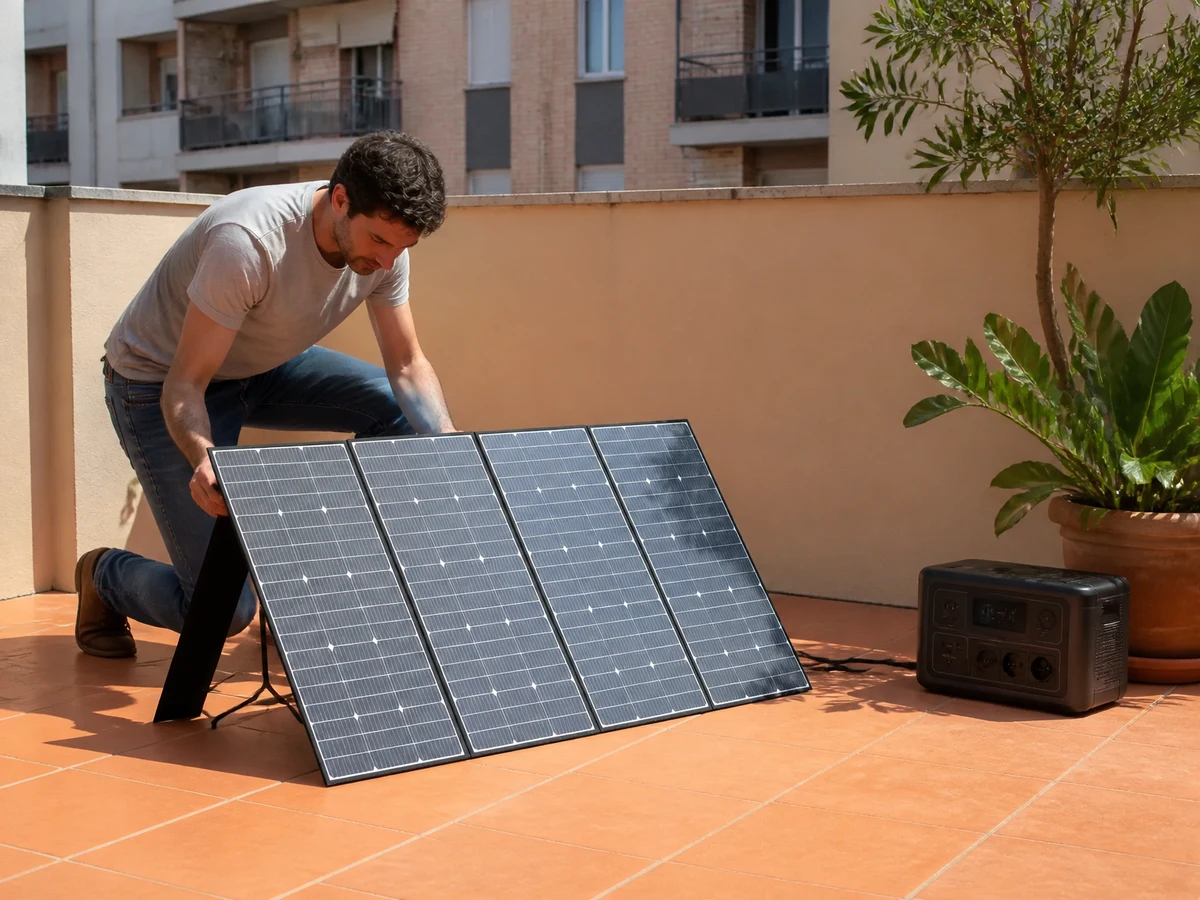

Un panel de 400 W: el error que parece un acierto
Merece la pena hacer el cálculo con un panel grande, porque es el caso en el que más gente se equivoca comprando mejor de lo que necesita. ALLPOWERS declara para su SP037 una potencia de 400 W y salida MC-4 a 37,4 V.
Esos 37,4 V caben en la ventana de 11-60 V de la DELTA 2 y en la de 11-50 V de la RIVER 2 Pro. La tensión no es el problema. Los 400 W sí:casi duplicanlos 500 W máximos de entrada solar de la DELTA 2 en el papel y superan de largo los 220 W de la RIVER 2 Pro. Un panel así no acelera la recarga de una estación pequeña; la estación simplemente recorta lo que acepta, y has pagado por vatios que no entran.
Un panel de 400 W tiene sentido cuando la estación declara una entrada solar de ese orden —la R1500 LITE de la misma marca declara 650 W— y cuando vas a recargar de verdad a pleno sol, no como respaldo ocasional. Comprueba además el extremo del cable: MC-4 describe el lado del panel, no lo que entra en tu estación.
Si el hueco real es 200 W y la estación acepta XT60 o MC4 hasta 60 V, Anker declara para el SOLIX PS200 (A2436) 200 W, Voc 57,6 V y 9,23 kg, con cables MC4 y adaptador MC4 a XT-60. Según el fabricante, estos datos son del PS200 A2436, no del PS200 bifacial posterior: no mezcles fichas. La IP67 no cubre el puerto XT-60 si le entra agua sin el tapón.
BLUETTI declara para el MP200 200 W, conector MC4, 8,14 kg, Vmp 20,4 V y Voc 24,6 V. Solo encaja si la entrada solar de tu estación acepta ese rango. La potencia real depende del sol, la inclinación y la suciedad.
Jackery declara para el SolarSaga 200 W (JS-200D) 200 W de pico, Voc 25 V, Vmp 20,2 V, 6,2 kg y conector DC8020 con adaptador a DC7909. Solo encaja si esa ventana y ese extremo coinciden con la estación. La IP68 no evita comprobar polaridad y corriente antes de unir los cables.
EcoFlow declara para el panel ligero de 220 W STC 220 W, BNPI 243 W, Voc 21,4 V, Vmp 18,8 V, Imp 11,7 A, XT60 y 5,1 kg ±0,3 kg. Según el fabricante, es distinto del bifacial de cristal de 220 W: solo encaja si la estación acepta esa ventana y el extremo XT60. No es un panel de tejado.
Si el hueco real es 100 W y la estación acepta MC4 con Voc de unos 24,6 V, BLUETTI declara para el PV100D 100 W, Vmp 20,5 V, 4,9 kg y laminado ETFE. Según el fabricante, la caja de conexiones es IP67 frente a salpicaduras, no a lluvia prolongada ni inmersión. No es el MP200 de 200 W.
Si el hueco real es 350 W, BLUETTI declara para el PV350 350 W, Voc 46,5 V, Isc 10,8 A y 13,9 kg, con 905 × 2.400 mm desplegado. Según el fabricante, no mezcles modelos distintos de panel de 350 W. Comprueba que Voc y corriente caben en la entrada de tu estación. No es un panel de tejado.
Si el hueco real es 420 W, FOSSiBOT declara para el SP420 420 W, Voc 38,4 V, Vmp 32 V, Isc 15,7 A y 13,97 kg, con conector MC4 y laminado ETFE. Según el fabricante, no mezcles modelos distintos de panel y no lo instales en tejado. Comprueba que Voc y corriente caben en la entrada de tu estación.
Si el hueco real es 400 W y priorizas peso frente al SP420, FOSSiBOT declara para el SP400 Pro 400 W, Voc 39,1 V, Vmp 32,6 V, Isc 12,5 A y 9 kg, con conector MC4 y panel bifacial. Según el fabricante, no mezcles modelos distintos de panel. Comprueba que Voc y corriente caben en la entrada de tu estación. No es un panel de tejado.
Si cargas un banco de 12 V o 24 V en lugar de una estación, Victron declara para el SmartSolar MPPT 100/3030 A, Voc 100 V y 440 W nominales a 12 V(880 W a 24 V), con 1,3 kg. El 100/50 declara50 A y 700 W a 12 V(1.400 W a 24 V) en la misma caja. Los datos figuran en laficha conjunta. No sustituyen al panel: solo regulan la carga del banco. Comprueba Voc, corriente de cortocircuito y tensión del banco antes de unir cables.
Del panel nominal a los Wh que puedes recuperar
Los valores de placa se miden en condiciones estándar: 1.000 W/m², espectro AM1.5 y 25 °C de temperatura del panel. El manual de 220 W advierte de que la luz, el ángulo, la temperatura y las sombras cambian la producción. Por eso «panel de 220 W» no significa «220 Wh cada hora».
Como cálculo sencillo, si la estación recibe una media hipotética de 100 W durante cuatro horas:
100 W × 4 h = 400 Wh
Son 400 Wh de entrada antes de pérdidas y límites de carga. Para una estimación local, PVGIS del Joint Research Centre permite estudiar radiación y producción por ubicación. Su herramienta aislada trabaja con datos horarios de varios años y presenta estadísticas mensuales: sirve para planificar diferencias entre invierno y verano, no para garantizar lo que producirá mañana un panel plegable en una ubicación concreta.
La ficha que debes completar antes de conectar
- Modelo exacto y variante europea de la estación.
- Rango de entrada solar DC, corriente máxima y potencia máxima.
- Voc, Vmp, Isc e Imp de cada panel.
- Número de paneles y conexión individual, en serie o en paralelo.
- Voc corregida para la temperatura mínima prevista.
- Conector del panel, conector de la estación y cable adaptador aprobado.
- Polaridad
+y−documentada en ambos extremos.
Si una casilla queda vacía, no compres el adaptador ni hagas la conexión. Pide al fabricante la ficha del modelo exacto.
